X6232萬能回轉頭銑床是山東威力重工獨立研發的一種新型萬能銑床，基礎鑄件剛性好，精度保持性好，主軸傳動和進給傳動均采用18級齒輪變速，具有較寬的變速范圍。工作臺沿床鞍移動實現縱向運動，銑床床鞍沿升降臺移動實現橫向運動，垂向運動由升降臺沿床身矩形導軌移動實現。X6232A萬能回轉頭銑床具有很寬的加工范圍，可以作立銑頭使用外，還可以在兩個方向做270度回轉，并配有主軸套筒，可以伸縮，可以加工任意角度的斜面和孔。該款機床基礎鑄件剛性好，精度保持性好，主軸傳動和進給傳動均采用18級齒輪變速。X6232萬能回轉頭銑床基礎鑄件剛性好，精度保持性好，主軸傳動和進給傳動均采用18級齒輪變速，具有較寬的變速范圍，X6232萬能回轉頭銑床在可以作立銑頭使用外，還可以在兩個方向做270度回轉，并配有主軸套筒，可以伸縮，可以加工任意角度的斜面和孔。

x6232a萬能回轉頭銑床主要技術參數：

主軸錐孔錐度：7:24ISO40（立）

臥軸端面至工作臺面距離：120-490mm

臥軸中心至立柱導軌面距離：0-300mm

主軸轉速范圍：35-1600r/min

立銑頭回轉角度：360°

工作臺尺寸：1250×320mm

工作臺行程（縱向/橫向/垂向）：600/320/370mm

工作臺縱/橫向機動進給速度：22-555（8級）810（快）mm/min

工作臺垂向機動升降速度：560mm/min

工作臺T型槽數/寬度/間距：3/14/70mm

主傳動電動機功率：2.2kW

工作臺機動進給電動機功率：750W

升降臺升降進給電動機功率：750W

冷卻泵電動機功率：90W

冷卻泵流量：25升/分

機床凈重/毛重：1320/1420kg

外形尺寸：1700×1560×1730mm



X6232萬能回轉頭銑床主要特點：

1、主軸兩節頭設計，即可方便的實現立、臥銑轉換及空間任意角度的組合，又使剛性比三節頭有較大提高。兩節頭上配置精密的定位銷，確保立、臥銑轉換的精確定位。

2、X、Y、Z三向機械進給，并可實現快速移動，提高工作效率。

3、X、Y、Z方向導軌副超音頻淬火、精密磨削更加耐磨。

4、X向行程600mm，配合矩形矩形導軌穩定性更強。

5、結構設計合理，具極優的性價比。配置分度頭、回轉頭等可實現功能擴展。（如銑斜面、螺旋槽、齒條、齒輪、花鍵等）

6、X6232萬能回轉頭銑床臥軸采用能耗制動，制動軸矩大。

7、X6232萬能回轉頭銑床可實現立、臥銑多種加工功能。

8、功能強勁，更方便操作。

9、臥軸采用能耗制動，制動轉矩大。

10、工作臺X向行程達800mm，Y、Z向為寬矩形導軌，穩定性更強。

18、工作臺X、Y、Z三方向機動進給，X、Y、Z三方向導軌副超音頻淬火、精密磨削更加耐磨。

19、配置萬能銑頭除可以作立銑頭使用外，還可以在兩個方向做360°回轉，

20、X6232萬能回轉頭銑床有手動潤滑裝置，可對絲杠及導軌進行強制潤滑作用，注油更加方便。

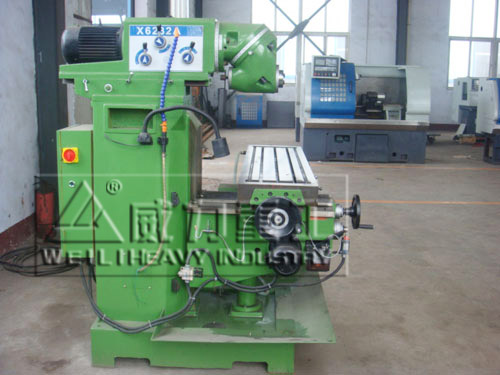

X6232萬能回轉頭銑床圖片：



X6232萬能回轉頭銑床通用規定：

1、工作中認真做到：

1）銑削不規則的工件及使用虎鉗、分度頭及專用夾具持工件時，不規則工件的重心及虎鉗、分度頭、專用夾具等應盡可能放在工作臺的中間部位，避免工作臺受力不勻，產生變形。

2）在快速或自動進給銑削時，不準把工作臺走到兩極端，以免擠壞絲桿。

3）不準用機動對刀，對刀應的動進行。

4）6232萬能回轉頭銑床工作臺換向時，須先將換向手柄停在中間位置，然后再換向，不準直接換向。

5）銑削鍵槽軸類或切割薄的工件時，嚴防銑壞分度頭或工作臺面。

6）銑削平面時，必須使用有四個刀頭以上的刀盤，選擇合適的切削用量，防止機床在銑削中產生震動。

2、工作后將工作臺停在中間位置，升降臺落到很低的位置上。

3、認真執行下述有關特殊的規定：6232萬能回轉頭銑床工作前應根據工藝要求進行有關工步程序，主軸轉速、刀具進給量、刀具運動軌跡和連續越位等項目的預選。將電氣旋鈕置于"調正"位置進行試車，確認無問題后，再將電氣旋鈕置于自動或半自動位置進行工作。



X6232萬能回轉頭銑床操作規程：

1、操作者必須熟練掌握X6232萬能回轉頭銑床的操作要領和技術性能，憑考核合格后上崗作業。

2、開機前必須認真檢查設備的各部位、各手柄、各變速排擋，確保處在合理位置，發現故障應及時修理，嚴禁帶病作業。

3、開機前必須按潤滑圖表的要求，認真做好X6232萬能回轉頭銑床設備的加油潤滑工作。

4、工件、刀具的裝夾必須牢固可靠不得有松動現象。

5、調整、轉速、裝拆工件、測量工件等，必須在停車后進行。

6、對刀時，如需快速進給，但刀具接近工件前，必須停止快進，用手動緩慢進刀，吃刀不準過猛，嚴禁超負荷作業。

7、正在切削時，不準停車，銑深槽時，要停車退刀，快速進給時，要注意手柄傷人。

8、自動走刀時，必須拉脫X6232萬能回轉頭銑床工作臺上的手柄，限位撞塊應預先調整好，人不準離開運轉中的設備。

9、切削時，不準戴手套，不得直接用手清除鐵屑，只允許用毛刷，也不能用嘴吹。

10、刀具、工件的裝夾要用專用的工具，用力不可過猛，防止滑倒。

11、下班前，操作者應按要求，認真做好X6232萬能回轉頭銑床設備的清潔保養，做好潤滑加油及周圍場地的清潔衛生，產品零件要擺放整齊，并關閉電源。
